蒸汽脫附+冷凝回收裝置

不適用有機成分:高沸點、易聚合
適用有機成分:低沸點、粘性低、回收價值高的有機組分
適用條件:單一組分、回收價值高、露點較高的有機化合物

在線咨詢

全國熱線

400-877-5531

系統簡介

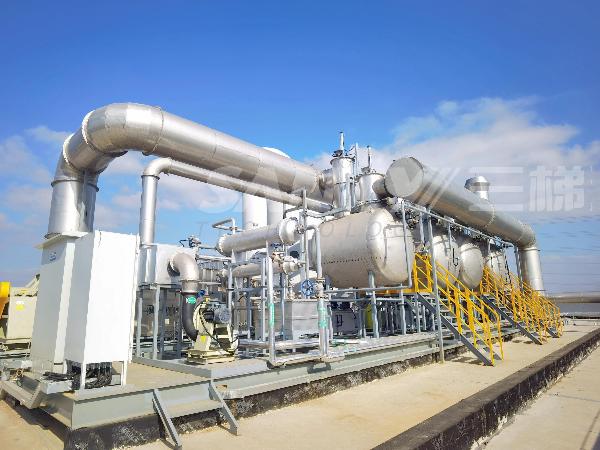

蒸汽脫附+冷凝回收裝置

系統介紹

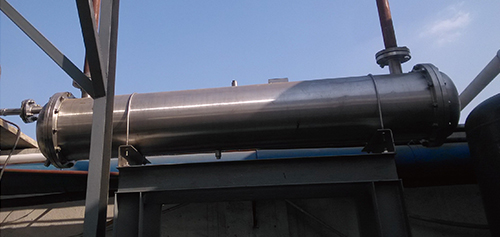

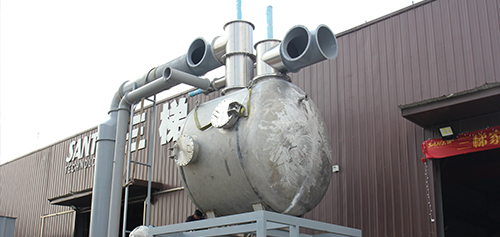

活性炭吸附-冷凝裝置利用活性炭在不同溫度下的吸附和脫附能力，對有機物進行吸附和脫附操作。設備主要由活性炭吸脫附罐體、氣動閥門、風機、煙囪、干式過濾器、干燥風機、冷凝器、油水分離器等組成。

系統優勢

系統使用能耗低，利用廠家蒸汽或小型蒸汽發生器即可滿足要求，且設備整體運行時間短、脫附速率可達80%-90%，脫附氣體進入冷凝系統，通過油水分離器分離回用，節能環保，達到資源回收利用效果。

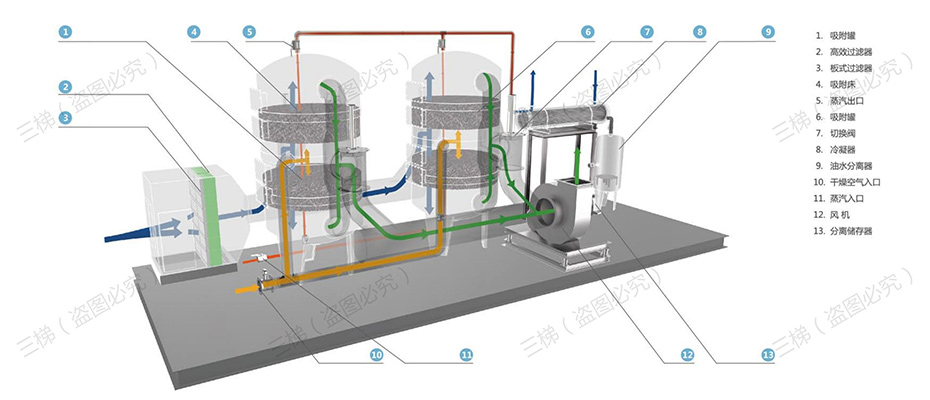

系統工藝流程

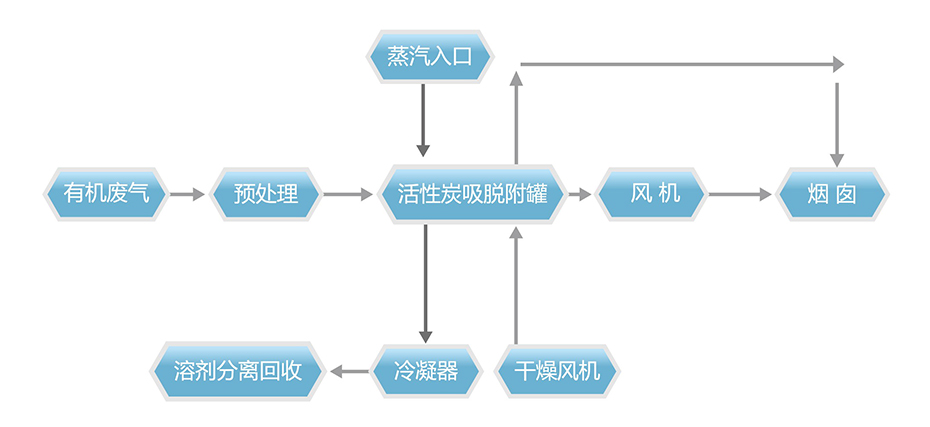

系統工藝流程說明

技術特點

01溶劑回收利用價值高
02廢氣處理效率達90%
03蒸汽脫附效率達80

04系統溫度低
操作安全
05可間歇運行
亦可連續運行
06活性炭再生
節約運行成本

適用工況條件

最佳適用條件	適用有機成分	不適用有機成分
單一組分回收價值高露點較高的有機化合物	低沸點 粘性低回收價值高的有機組分	高沸點 易聚合

設備選型表

系統型號	適用風量①（m3/h）	罐體尺寸mm	活性炭填充量kg	蒸汽耗量kg/h	冷卻水用量t/h
3T-HZL-005	5000	Φ1300*2000mm	800kg	100	8
3T-HZL-010	10000	Φ1900*2700mm	1700kg	180	16
3T-HZL-015	15000	Φ2300*3500mm	2490kg	260	24
3T-HZL-020	15000	Φ2700*4000mm	3430kg	350	32
3T-HZL-025	25000	Φ3000*4600mm	4240kg	420	40
3T-HZL-030	30000	Φ3200*4900mm	4823kg	500	48
3T-HZL-050	50000	Φ3200*4900mm	4823kg	1000	96
3T-HZL-100	100000	Φ3200*4900mm	16120kg	1500	114

備注：

① 冷卻水用量及蒸汽用量需根據當?shù)卮髿鈮杭皽囟冗M(jìn)行進一步確認。

預處理裝置

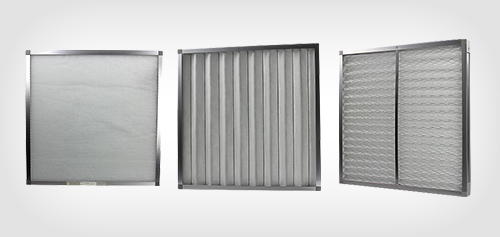

: 初效過濾器

一級過濾器采用的是初效過濾器，主要用于過濾 5μm 以上塵埃粒子。初效過濾器有板式、折疊式、袋式三種樣式，為純白棉折疊式制作，對于5μm以上顆粒的去除速率可以達到95%以上。

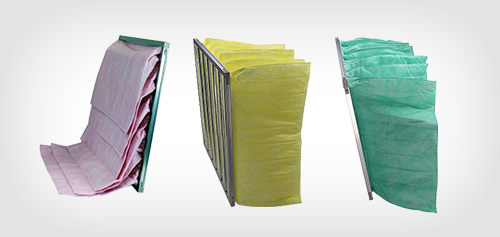

: 中效過濾器

袋式中效過濾器以其特有的袋式結構，確保氣流均衡地充滿整個袋子。特有的熱熔技術可以防止袋子之間過于擠壓或出現滲漏，這樣降低了阻力并使容塵量達到最大。起加固作用的“袋子支撐格柵”可以防止過濾器在極差的工作環境下收縮或彎曲變形。對≥1.0μm顆粒的過濾速率在65%。

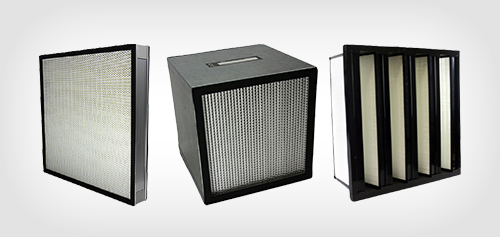

: 高效率過濾器

高效率過濾器采用聚丙烯濾紙為濾材，用鋁板間隔，外框?yàn)殇X合金型材，用環保聚氨酯密封膠密封而成。對≥0.5μm顆粒的過濾速率在99.5%。

活性炭吸附裝置

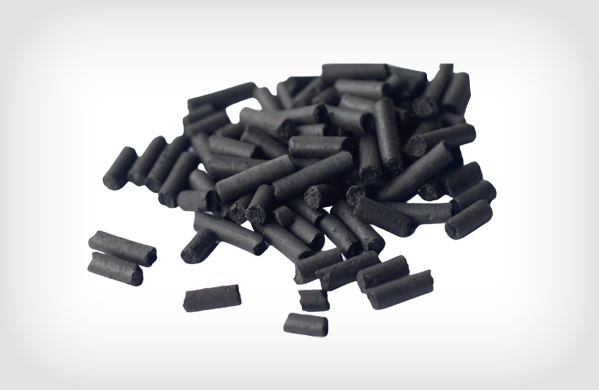

: 柱狀活性炭：

吸附效率高,能力強；能夠同時處理多種混合有機廢氣；凈化效率≥95%；維護管理簡單，運轉成本低廉；采用自動化控制運轉設計，操作簡易、安全；全密閉型，室內外皆可使用。
